dena-Modellprojekt Niedrigenergiehaus im Bestand, Neubauniveau -50%
Werkplanung, Ausschreibung, Vergabe, Bauüberwachung (LPH 5-8), Energieberatung
Diese Planung entstand in Zusammenarbeit mit dem Büro Unterlandstätter Schmöller (Entwurf) und geht energetisch noch einen Schritt weiter als unsere Sanierung in München-Feldmoching. Der Charakter des ursprünglichen Siedlungshauses sollte beibehalten werden, so dass sich äußerlich sehr wenig ändert. Der Innenausbau ist dafür hochwertig und detailliert – auch um die engen Platzverhältnisse optimal auszunutzen.
Energetisch wurde das Objekt allerdings stark überarbeitet. Das Gebäude unterschreitet nach der Sanierung den Neubaustandard um 50% und erhielt erhöhte Fördermittel der KfW-Bank im Rahmen des dena-Modellvorhabens Niedrigenergiehaus im Bestand (siehe auch Projekteintrag ID 1876 in der dena-Datenbank), sowie weitere Fördergelder der Stadt München. Der Primärenergiebedarf liegt bei umgerechnet 2,8 Litern Heizöl / m² und Jahr, während er vorher bei fast dem Fünfzehnfachen lag. Der durchschnittliche Dämmwert des Gebäudes liegt nach der Sanierung bei 0,25 W/m²K, vorher bei ca. 1,6 W/m²K. Die CO2-Einsparung beträgt 14 Tonnen pro Jahr. Im Rahmen der Energieberechnungen wurde eine detaillierte Wärmebrückenberechnung durchgeführt um jedes Detail energetisch zu optimieren.
Durch Klick auf das Energiepass-Logo oben rechts erhalten Sie genauere Informationen zur energetischen Verbesserung durch den Umbau.
Bauweise: Bestand in Ziegel (EG, OG), Keller in Beton. Außendämmung mit 18cm (U-Wert 0,17 W/m²K), Fenstererneuerung mit Dreifachverglasung und Holz-Passivhausrahmen, Erneuerung des Dachstuhls mit 38cm (U-Wert 0,10 W/m²K), Dämmung Kellerdecke mit 16cm (U-Wert 0,13 W/m²K). Innwenände großteils mit atmungsaktivem Lehmputz, sowie Elektrosmogabschirmung.
Energie: Neuer Holz-Wohnraumofen mit solarer Heizungsunterstützung (14m² Kollektorfläche), kontrollierte Wohnraum Be- und Entlüftung mit 90% Wärmerückgewinnung, energieoptimierte und baubiologisch optimierte Wärmeübertragung über Wandheizflächen, Dämmung aller Außenbauteile.
Daten: Wohn-Nutzfläche 105m², Bruttorauminhalt 410m³, Bauzeit 07/2007 – ca. 07/2008

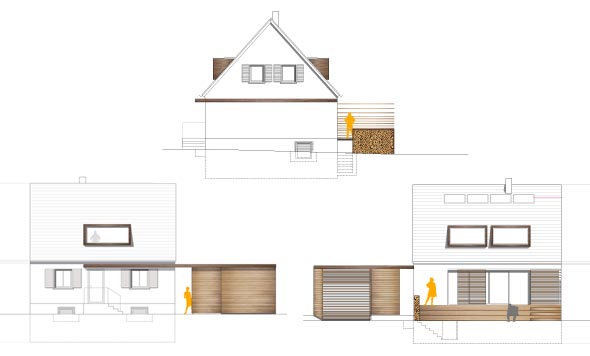

- Entwurf US-Architekten

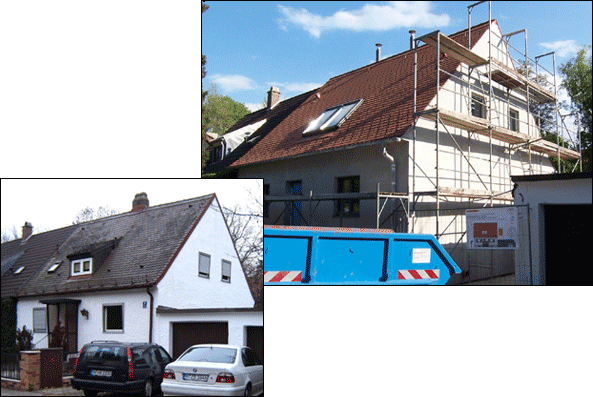

- vorher / nachher
Energiekennzahlen Umbau München-Freimann vor und nach Sanierung
Energiebilanz Q“H
![Energiebilanz Q"H](http://www.pb-schilling.de/wp-content/uploads/2007/05/ab-umbau-freimann-e1.gif)
Energiebilanz Q“H
Luftwechselverlust (Qv, hellblau)
Wärmebrückenverlust (Qwd, dunkelblau)
Transmissionsverlust (Qt, blau)
solare Gewinne (Qs, gelb)
interne Gewinne (Qi, rot)
Durch die Sanierung wurden der Transmissions-, der Wärmebrücken- und auch der Luftwechselverlust ganz erheblich reduziert. Die Solarbeiträge wurden durch größere Verglasung nach Süden erhöht.
Spezifischer Wärmeverlust H’T
![Spezifischer Wärmeverlust H'T](http://www.pb-schilling.de/wp-content/uploads/2007/05/ab-umbau-freimann-e2.gif)
Spezifischer Wärmeverlust H’T
H’T vor Sanierung: 1,70 W/m²K
H’T nach Sanierung: 0,25 W/m²K
die rote Markierung zeigt den nach EnEV 2007 maximal zulässigen Wert für einen Neubau dieser Geometrie
Primärenergiebedarf Q“p
![Primärenergiebedarf Q"p](http://www.pb-schilling.de/wp-content/uploads/2007/05/ab-umbau-freimann-e3.gif)
Primärenergiebedarf Q“p
sowie tatsächlicher Energiebedarf
für Heizung (qh, dunkelblau)
und Warmwasser (qw, hellblau).
Jeweils gelb markiert ist der Solarbeitrag
für Heizung (48%)
und Warmwasser (76%).
Q“p vor Sanierung: 415 kWh/m²a
Q“p nach Sanierung: 28kWh/²a
die rote Markierung 2007 zeigt den nach EnEV maximal zulässigen Wert für einen Neubau dieser Geoemtrie
CO2-Einsparung: 105 kg/m²a
